江苏德恩20000立方新能源防爆冷库工程案例

江苏德恩20000立方新能源防爆冷库工程案例

  • 此防爆冷库由上海冷迪承建,施工周期施工50日历天,建造规模20000立方防爆冷库,主要用于电解液、新能源电池等储存,冷库防爆等级:ExdmbibⅡBT4 ,包括防爆空调、通风系统等,目前冷库以调试完毕,可正常运转使用。


    防爆冷库概况:

    1、冷源-8℃供水,甲供(两间库总需要冷量100KW)防爆空调箱,1台ZK-15,15000m3/h,全压850Pa,功率10kw,6排管,制冷量120KW,全新风工况。镀锌风管,外循环布局,风口百叶。


    2、压缩机组,一台半封闭防爆风冷机组,型号(4GES-30Y)工况-5℃/45℃,制冷量50KW。一台半封闭防爆风冷机组(4VES-10Y)单机,工况-5℃/45℃,制冷量19.68KW。1台KUDL105-E2C防爆冷风机(单台制冷量21.5KW,片距4.5mm)库内循环风,安装泄爆口及强排风。蒸发器,2台KUDL185-E4C防爆冷风机(单台制冷量37.6KW,片距4.5mm)库内循环风,安装泄爆口及强排风。


    3、库体保温,五面体保温,冷库选用100mm厚聚氨酯保温,双面0.376彩钢板 密度:40±2Kg/m³,B1级阻燃,地面保温,2mmSBS防水+10cm挤塑板+2mm防水薄膜+10cm金刚砂混凝土(甲方自理)


    4、电控,冷库专用PLC控制,昆仑通态+西门子可控制编程器+施耐德电气+温湿度短信报警,防爆电控箱。


     1、项目概况

    1.1 项目名称: 昆山德恩能源科技有限公司冷库安装工程

    1.2 建设地点:江苏昆山

    1.3 建设单位:昆山德恩能源科技有限公司

    1.4 建设规模:恒温库42米*15米*6米

    原料冷藏库8.2米*6.4米*5米

    其他原料库35米*15米*7米

    危废库7米*6.4米*6米

    生产厂房900平方*3层

    1.5 建设内容:恒温库温度:25℃/2~8℃

    原料冷藏库温度:2~8℃

    其他原料库温度:≤30℃

    危废库温度:≤30℃

    生产厂房900平方*3层温度:≤30℃

    1.6 建设周期:施工50日历天


    2、设计理念

    本方案遵循“安全、稳定、节能”原则,从用户投资定位、使用需求、当地气候状况等多方面进行考虑,达到合理投资费效比;

    采用“新技术、新设备、新工艺、新材料”,实现系统智能化、劳动力轻量化舒适化、系统**节能化、系统风险预防化。

    依靠当地环境,利用自然条件,设计出节能的制冷系统。

    3、设计范围

    2-8℃冷藏,20~30摄氏度阴凉恒温制冷工艺设计。


    江苏防爆冷库安装

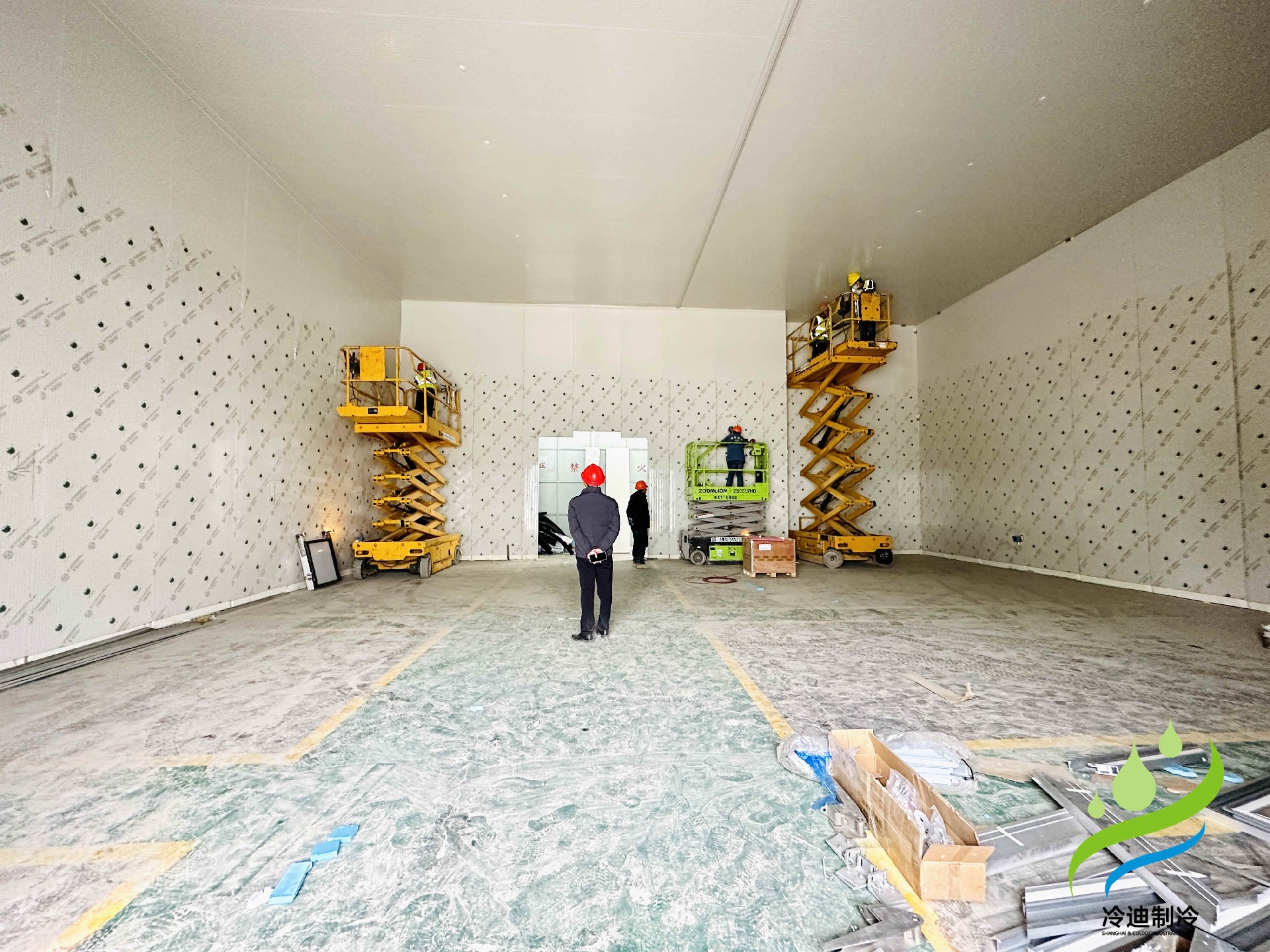

    图示:防爆冷库保温安装

    江苏防爆冷库

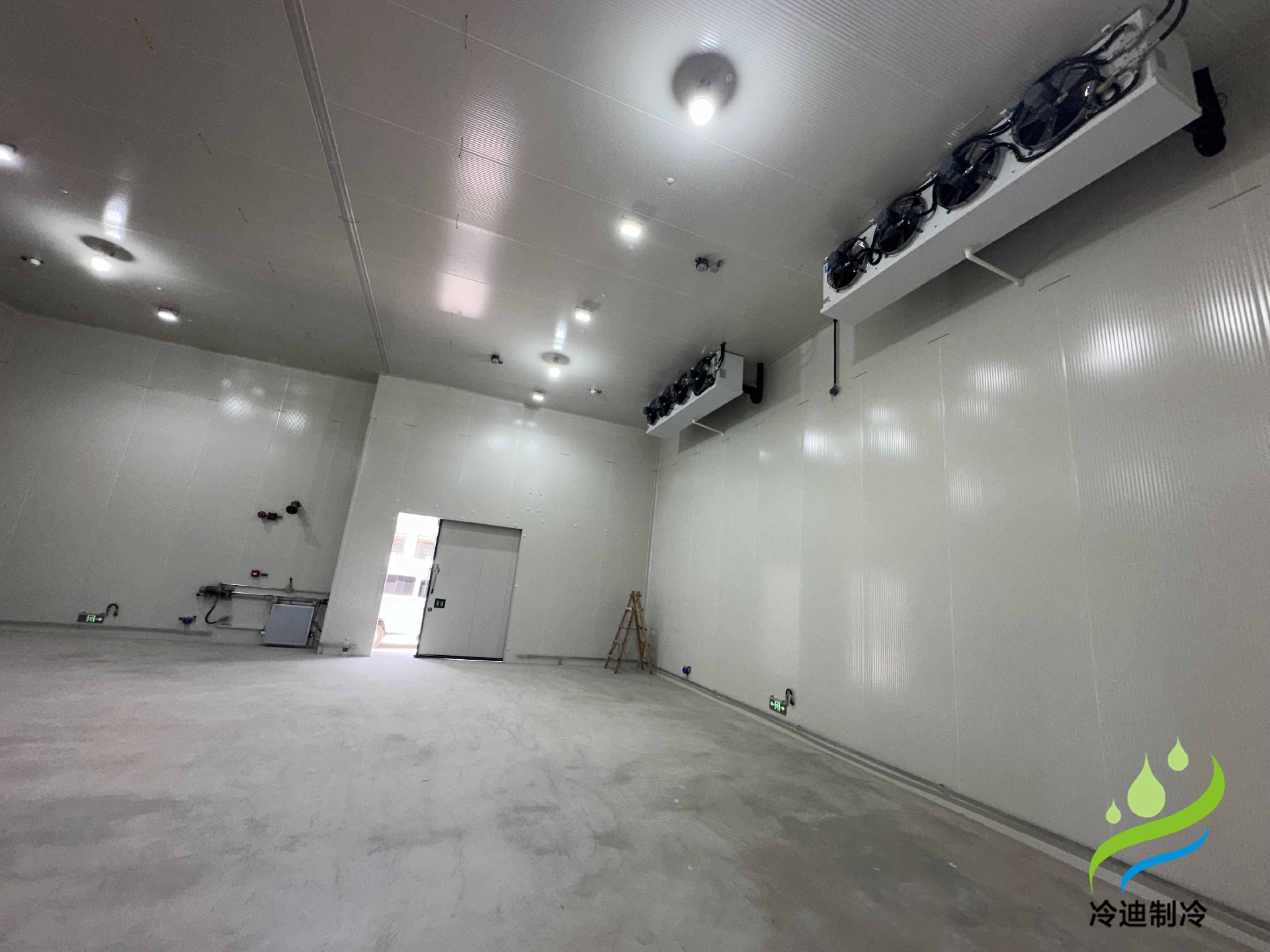

    图示:防爆冷库

    江苏防爆冷库

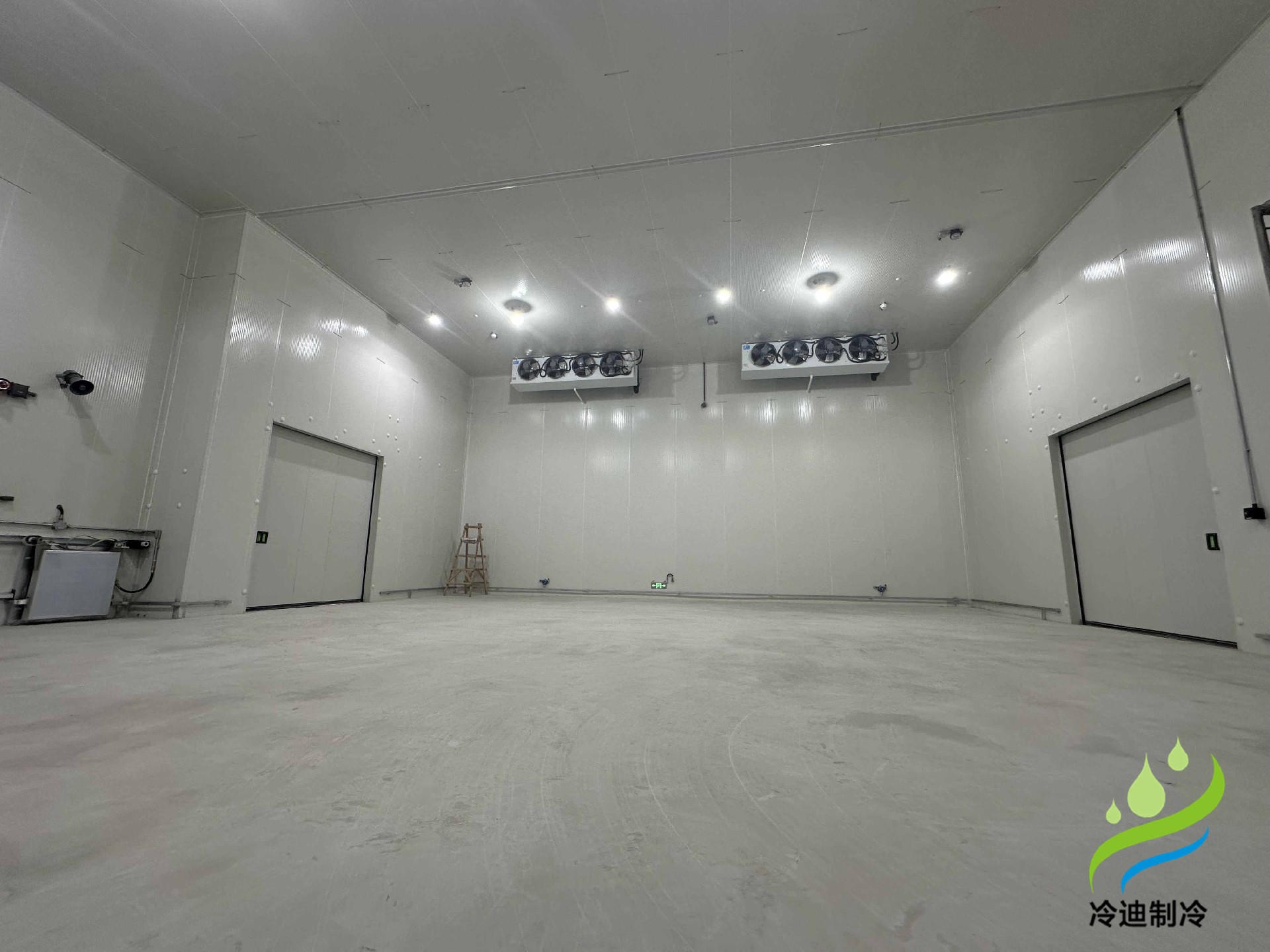

    图示:防爆冷库

    江苏防爆冷库

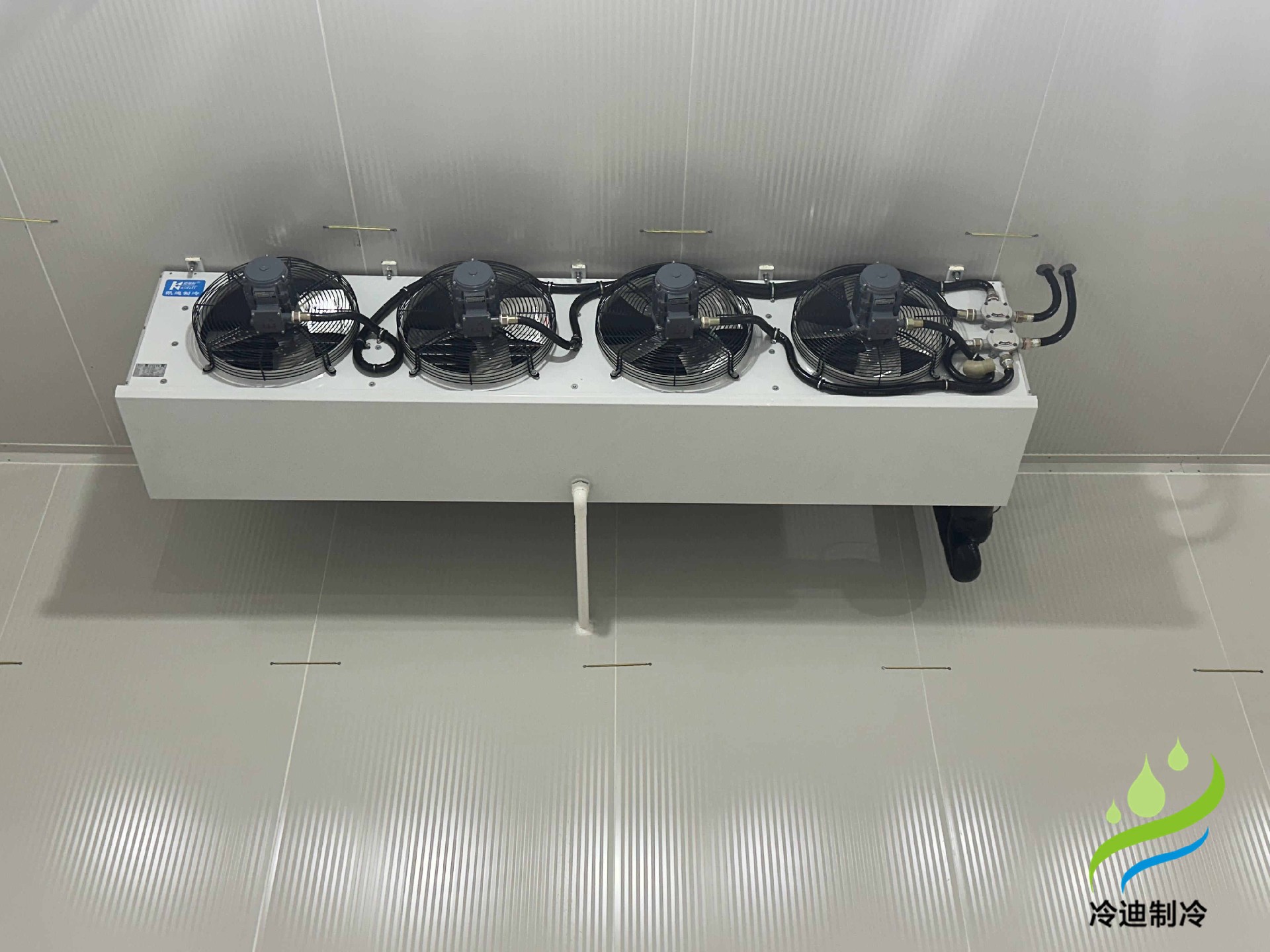

    图示:防爆冷风机

    江苏防爆冷库泄爆门

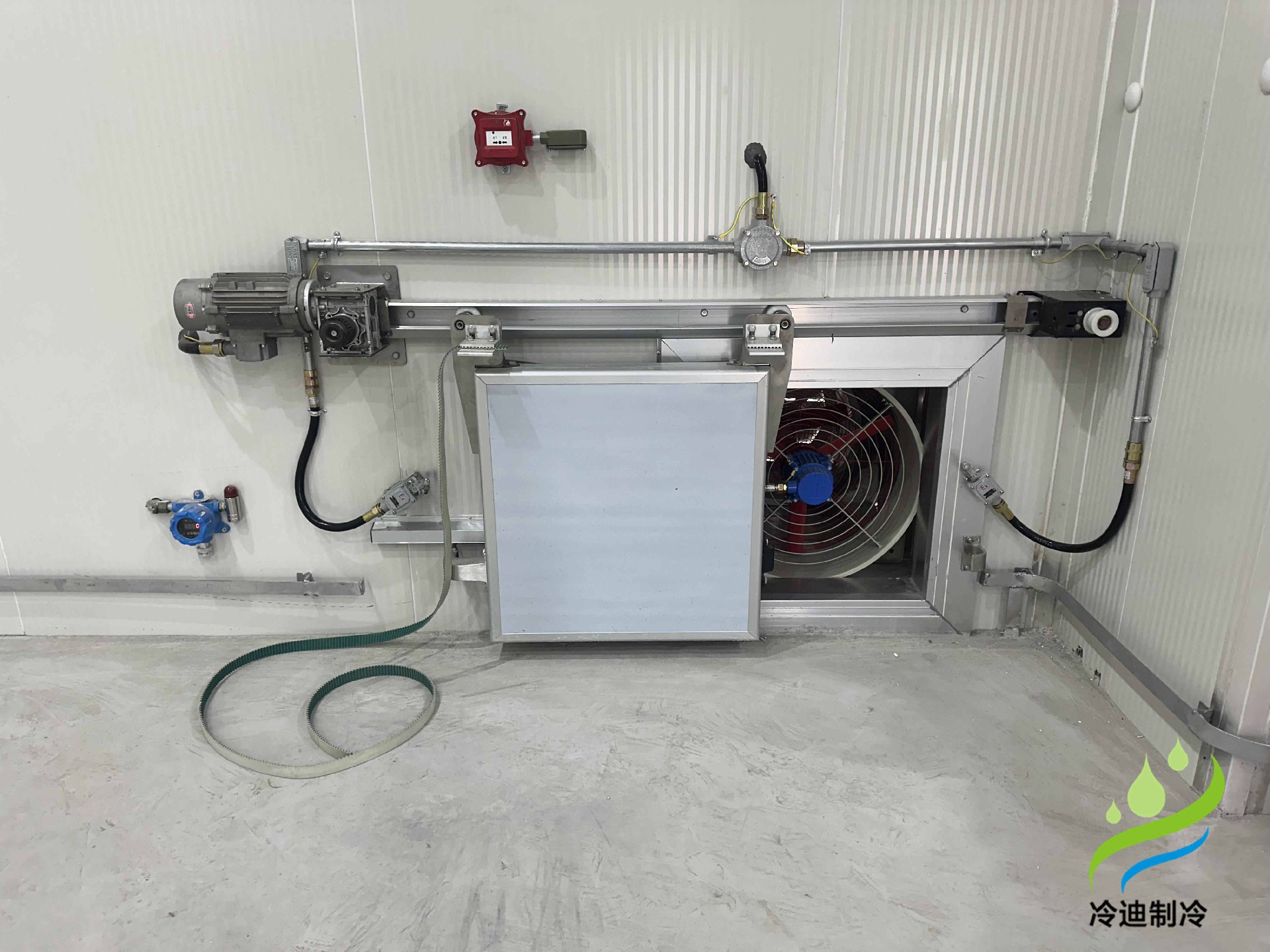

    图示:防爆冷库卸爆装置

    江苏防爆电箱

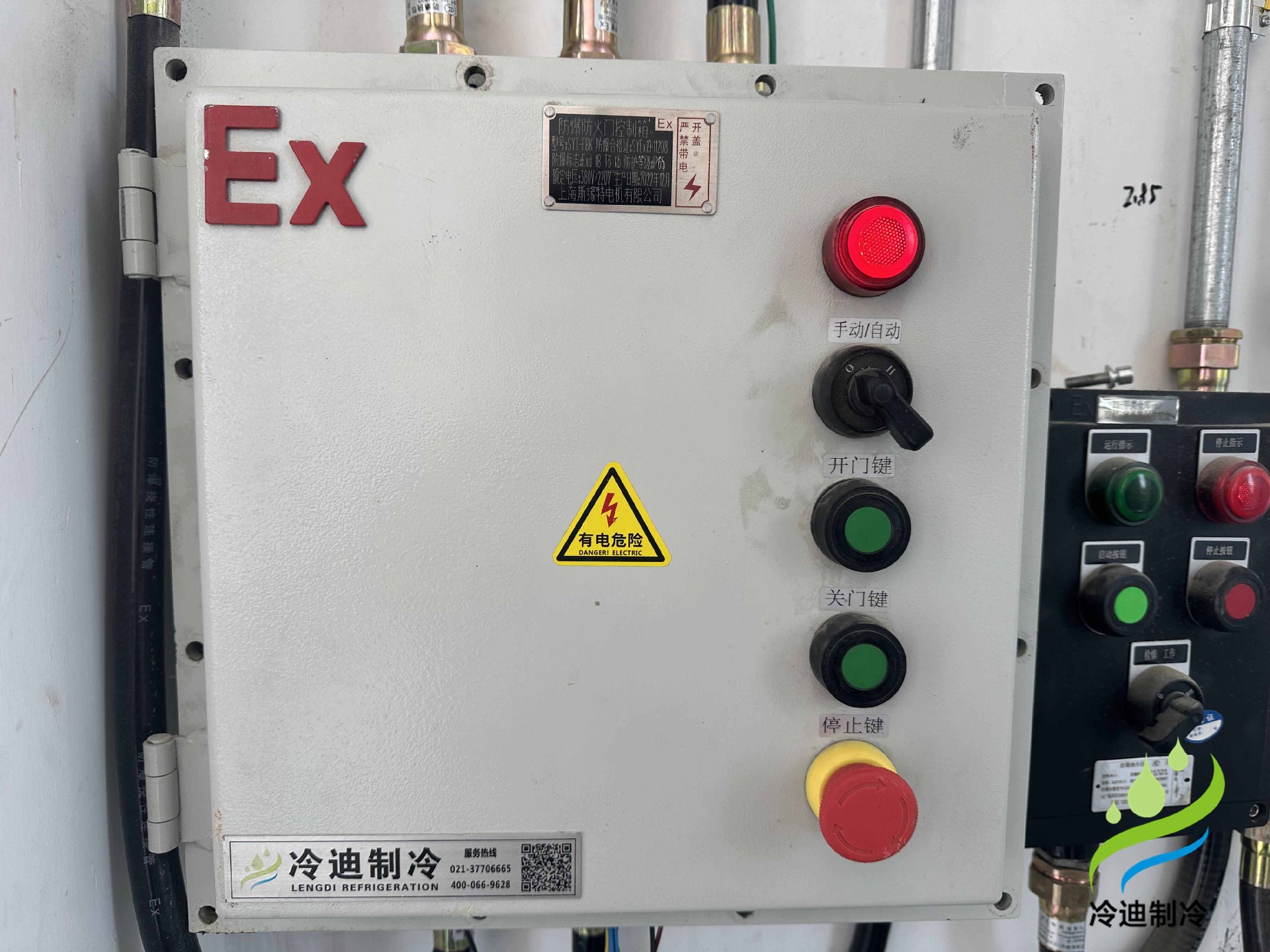

    图示:防爆电箱

    江苏防爆冷库机组

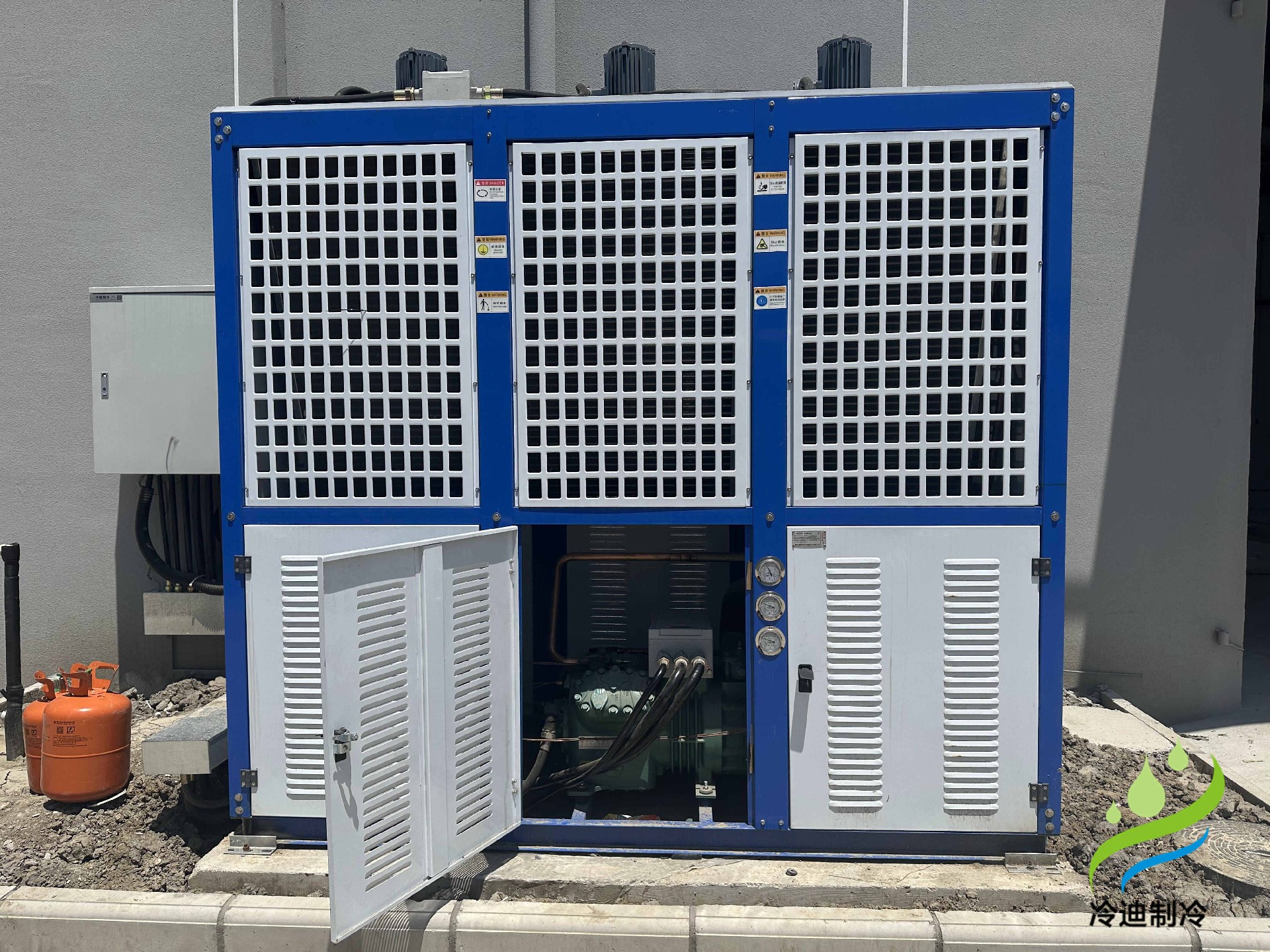

    图示:防爆冷库制冷机组

    江苏防爆空调

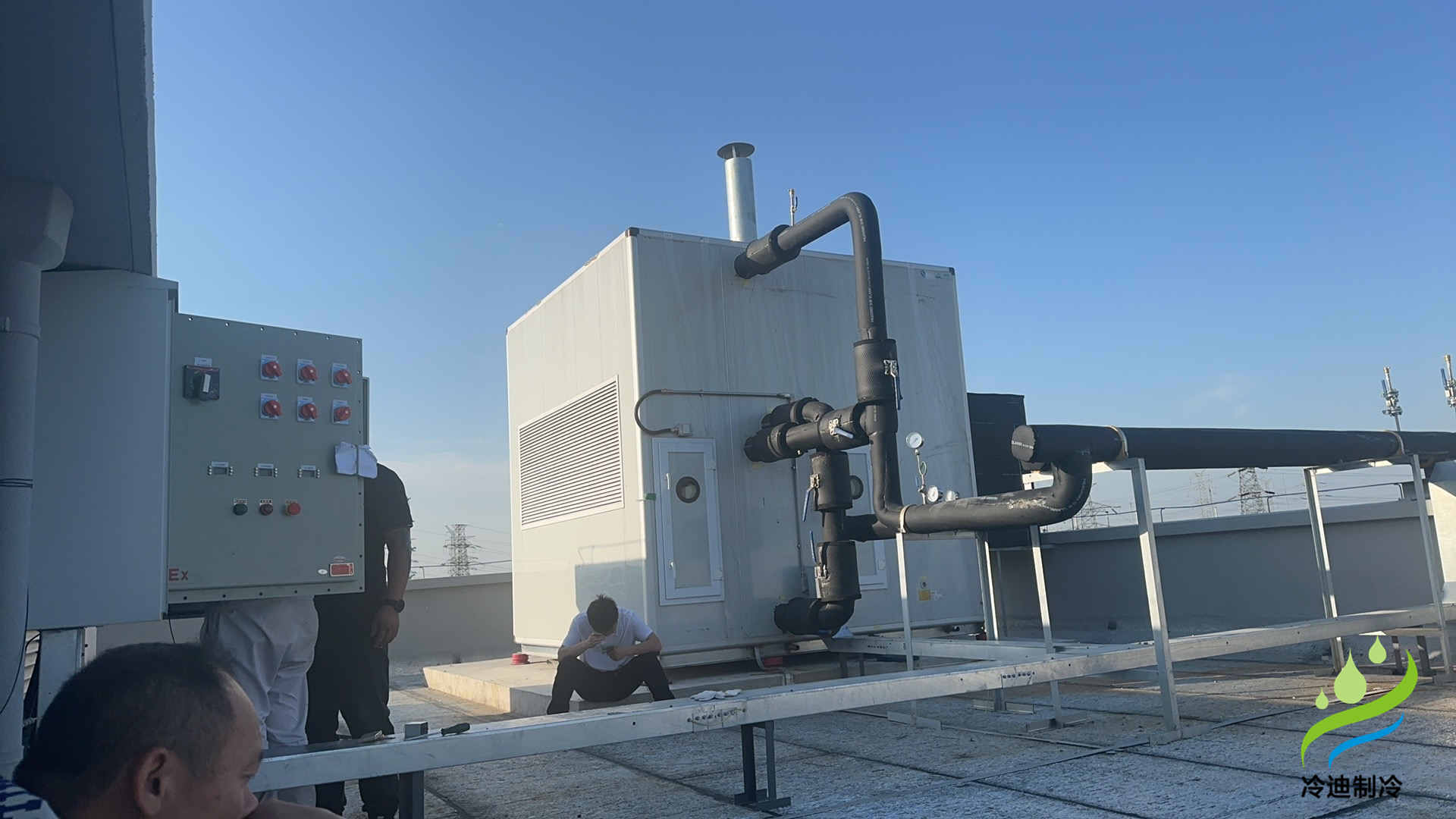

    图示:防爆空调通风系统

    江苏防爆空调

    图示:防爆空调通风系统

    江苏防爆空调

    图示:防爆空调通风系统

    上海冷迪制冷从事防爆冷库设计安装领域十余载,本公司主营:电解液防爆冷库、半导体防爆冷库、引发剂防爆冷库、酒精电子防爆冷库、香精香料防爆库、新材料防爆冷库等各类防爆库建设,提供全套方案设计,采购,安装,调试, 一体化交钥匙工程的服务。
